Ручной мембранный клапан

Дом / Продукция / Ручной клапан / Ручной мембранный клапан / Фланцевые мембранные клапаны

ПРЕДЫДУЩАЯ:Мембранные клапаны True Union ДАЛЕЕ:Нет следующей статьи

Детали и материалы
Размеры и характеристики
Варианты
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Свяжитесь с нами

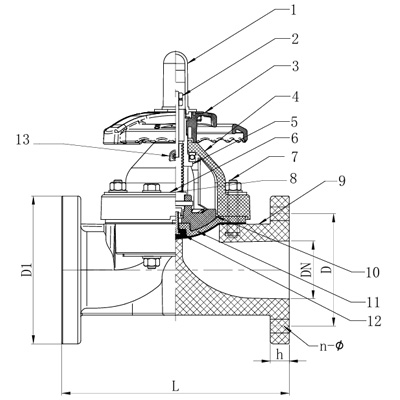

НЕТ.	Части	Материалы
1	Крышка датчика	ПК
2	Гайка-гвоздик	сталь,нержавеющая сталь
3	Ручное колесо	АБС,ППГ
4	Капот	ППГ,ФРПП, ПФГ,УПВХ, ХПВХ,ПВДФ
5	Рукав	Чугун с никелированным покрытием,медный сплав
6	Доска	Сталь с пластиковым покрытием,нержавеющая сталь
7	Шпилька и гайка	сталь,нержавеющая сталь
8	Стебель	сталь,нержавеющая сталь,медный сплав
9	Тело	FRPP,PPH,UPVC,CPVC,PVDF
10	Компрессор	ПВДФ,ХПВХ,ПВДФ,ХПВХ,чугун
11	Подушка	EPDM,FPM
12	Диафрагма	EPDM,FPM,PVDF,FEP,PFA,PTFE
13	Смазка для соска	DN80,80-250только б/у,медный сплав,нержавеющая сталь

Справочное значение Cv
100%полностью открыто

ДН			Значение резюме

15			5.4
20			6.3
25			7.2
32			8.1
40			23,4
50			43,2
65			76,5

80			103,5

100			166,5

125			270
150			360

200			630
250			900
300			900

(МПа) Диаграмма % температуры и давления

ДН	ФРПП			ППХ			УПВХ		ХПВХ			ПВДФ
	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	1,0	0,8	0,3	1,0	0,7	0,3	1,0	0,5	1,0	0,8	0,3	1,0	1,0	0,6	0,4
20	1,0	0,8	0,3	1,0	0,7	0,3	1,0	0,5	1,0	0,8	0,3	1,0	1,0	0,6	0,4
25	1,0	0,8	0,3	1,0	0,7	0,3	1,0	0,5	1,0	0,8	0,3	1,0	1,0	0,6	0,4
32	1,0	0,6	0,3	1,0	0,5	0,3	1,0	0,5	1,0	0,6	0,3	1,0	1,0	0,6	0,4
40	1,0	0,6	0,3	1,0	0,5	0,3	1,0	0,5	1,0	0,6	0,3	1,0	1,0	0,6	0,4
50	1,0	0,6	0,3	1,0	0,5	0,3	1,0	0,5	1,0	0,6	0,3	1,0	1,0	0,6	0,4
65	1,0	0,5	0,2	1,0	0,4	0,2	1,0	0,4	1,0	0,5	0,2	1,0	1,0	0,5	0,3

80	1,0	0,5	0,2	1,0	0,4	0,2	1,0	0,4	1,0	0,5	0,2	1,0	1,0	0,5	0,3

100	1,0	0,5	0,2	1,0	0,4	0,2	1,0	0,4	1,0	0,5	0,2	1,0	0,8	0,5	0,3

125	0,5	0,3	0,15	0,5	0,2	0,15	0,6	0,3	0,6	0,3	0,2	0,6	0,6	0,4	0,2
150	0,5	0,3	0,15	0,5	0,2	0,15	0,6	0,3	0,6	0,3	0,2	0,6	0,6	0,4	0,2

200	0,3	0,2	0,1	0,3	0,15	0,1	0,3	0,1	0,3	0,2	0,1	0,4	0,4	0,2	0,1
250	0,3	0,2	0,1	0,3	0,15	0,1	0,3	0,1	0,3	0,2	0,1	0,3	0,3	0,2	0,1
300	0,3	0,2	0,1	0,3	0,15	0,1	0,3	0,1	0,3	0,2	0,1	0,3	0,3	0,2	0,1

Таблица размеров

ДН	Д1（мм）			Д（мм）			Л（мм）				ч（мм）	н			φ（мм）

	HG/DIN	ДЖИС	АНСИ	HG/DIN	ДЖИС	АНСИ	РТ	ГАМ	ДЖИС	АНСИ		HG/DIN	ДЖИС	АНСИ	HG/DIN	ДЖИС	АНСИ

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

В: Какие сертификаты и гарантии вы предлагаете?

Сертифицировано по стандартам ISO 9001, ISO 14001, ISO 45001 и лицензии China TS. Перед отправкой прошло 100% испытание под давлением, соответствует стандарту утечки класса А ISO 5208. Гарантия: 12 месяцев с даты отгрузки.

В: Принимаете ли вы заказы OEM? Каков минимальный объем заказа?

Да. Возможна индивидуальная настройка материала корпуса, пломб, цвета, логотипа и упаковки. Минимальный заказ на стандартную продукцию обычно составляет 10–50 штук; небольшие пробные заказы приветствуются. Срок выполнения: 15-30 дней.

В: Для каких сред подходят пластиковые клапаны Baodi?

В зависимости от материала: ПВХ для воды и слабых кислот/щелочей (0-60℃); ХПВХ для горячих кислот и хлорщелочи (0-93℃); ПВДФ для сильных кислот, высокочистых химикатов и растворителей (-20-120℃). Доступны бесплатные консультации по выбору.
