Техническое обслуживание и контроль рисков статических ручных клапанов в промышленных системах

Каковы распространенные типы ручных клапанов?

Ручные клапаны являются наиболее распространенным типом клапанов в промышленных системах управления жидкостями и широко используются в нефтяной, химической, электроэнергетической, металлургической, водоочистной, бумажной, фармацевтической, пищевой и других отраслях промышленности. Ручные клапаны используют ручки ручного управления, маховики, звездочки и другие механические устройства для открытия и закрытия или регулировки потока среды. Он имеет простую конструкцию, удобен в использовании, экономичен и надежен и является незаменимым компонентом промышленных трубопроводных систем. В зависимости от различных конструктивных форм, принципов работы и применимых случаев ручные клапаны можно в основном разделить на следующие распространенные типы:
Ручной задвижной клапан
Ручной задвижной клапан осуществляет двухпозиционное управление жидкостью путем перемещения клиновидного или параллельного затвора вверх и вниз. Площадь контакта между затвором и седлом клапана велика во время открытия и закрытия, что подходит для случаев полного открытия или полного закрытия, но не подходит для частого открытия и закрытия или дросселирования. Ручной задвижной клапан имеет такие преимущества, как низкое сопротивление жидкости, хорошие уплотнительные характеристики, простая конструкция и длительный срок службы. Он широко используется в нефтепроводах, водоочистке, системах электростанций и других рабочих условиях с высокими требованиями к герметизации.
Ручной шаровой кран
Ручной шаровой кран использует шар для вращения на 90° вокруг оси клапана для управления потоком среды. Шаровой кран быстро открывается и закрывается, имеет небольшой рабочий крутящий момент и обладает превосходными уплотнительными характеристиками. Он особенно подходит для систем, требующих быстрого открытия и закрытия, а также частой эксплуатации. Подходит для чистых жидкостей, газов и агрессивных сред. Он широко используется в нефтехимической, газовой, фармацевтической, бумажной и других отраслях промышленности. Его компактная конструкция особенно подходит для установки в ограниченном пространстве.
Ручной запорный клапан
Ручной запорный клапан регулирует расход путем перемещения диска клапана в вертикальном направлении вдоль центральной линии седла клапана. По сравнению с задвижкой запорный клапан имеет лучшую регулировочную способность, но сопротивление жидкости относительно велико. Запорный клапан подходит для случаев, когда требуется точный контроль расхода или давления, например, для котельного оборудования, паровых систем, химических процессов и т. д. Запорный клапан имеет простую конструкцию и прост в обслуживании, поэтому часто используется в трубопроводах малого и среднего размера.
Ручной дроссельный клапан
Ручной дроссельный клапан использует дискообразную клапанную пластину для вращения вокруг оси клапана для открытия и закрытия среднего канала. Он имеет компактную конструкцию, легкий вес и низкую стоимость и особенно подходит для управления клапанами большого диаметра. Он широко используется в системах очистки воды, кондиционирования воздуха, противопожарных трубопроводах, пищевой промышленности и производстве напитков. Хотя уплотнительные характеристики не такие хорошие, как у шаровых кранов и задвижек, они имеют очевидные преимущества в случаях, когда требуется пространство и вес. Усовершенствованные изделия, такие как двунаправленные уплотнения и эксцентриковые дроссельные заслонки, могут эффективно расширить область его применения.
Ручной пробковый клапан
Открывающая и закрывающая части ручного пробкового клапана представляют собой конические или цилиндрические пробки, которые открываются и закрываются вращением. Его проточный канал обычно прямоточный с низким сопротивлением жидкости. Конструкция проста и подходит для частого открывания и закрывания. Он широко используется при разработке нефтяных месторождений, транспортировке газа, городских трубопроводных сетях и других месторождениях. Поскольку пробковые клапаны подвержены износу, в современных пробковых клапанах часто используются смазочные или мягкие уплотнительные конструкции для увеличения срока службы и эффективности уплотнения.

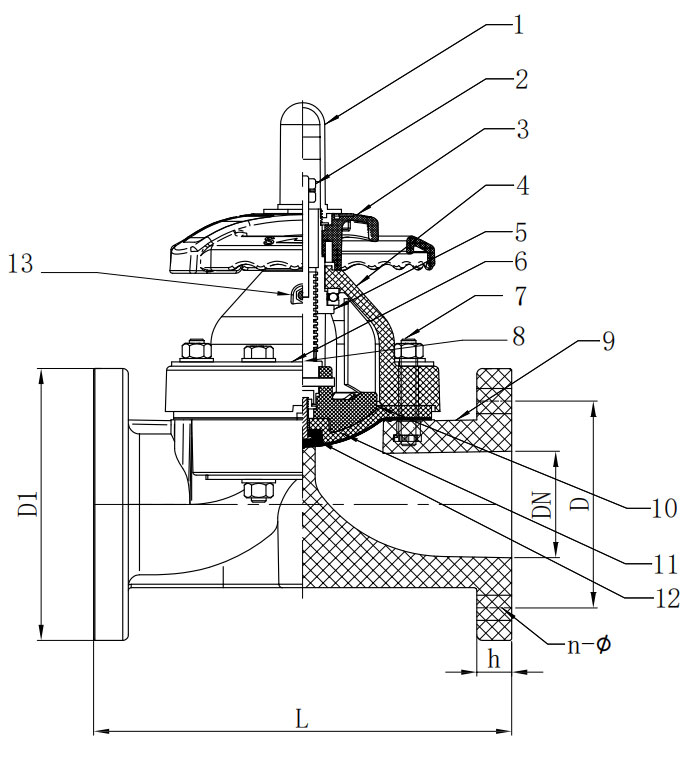

Ручной мембранный клапан
ручной мембранный клапан использует гибкую диафрагму в качестве открывающей и закрывающей части, что подходит для управления трубопроводными системами, содержащими твердые частицы, коррозионные среды или вязкие жидкости. Его самым большим преимуществом является отсутствие контакта металлических деталей со средой, что позволяет избежать проблем с коррозией и загрязнением. Он подходит для высокочистых технологических процессов, таких как фармацевтика, продукты питания и биохимические продукты, и широко используется в системах CIP/SIP. Благодаря особой конструкции диафрагму удобно ремонтировать и заменять.

Ручной игольчатый клапан
Игольчатый клапан использует тонкий конический сердечник клапана для точного управления небольшими потоками. В основном используется в высокоточных системах регулирования жидкости, таких как контрольно-измерительные системы, системы отбора проб, гидравлические или пневматические контуры управления. Компактная конструкция, высокая точность регулирования, широко используется в научных исследованиях, лабораториях и газовых устройствах высокого давления.
Ручной обратный клапан
Хотя обратные клапаны обычно работают автоматически, в некоторых системах используются обратные клапаны с ручными функциями. Используется для предотвращения обратного потока среды и позволяет осуществлять ручное вмешательство в особых обстоятельствах. Обычно используется в случаях повышенной безопасности, таких как котлы высокого давления, насосные станции, резервуары для хранения химикатов и т. д.
Ручной трехходовой клапан
Трехходовые ручные клапаны можно разделить на конструкции «Т-типа» и «L-типа», подходящие для изменения направления жидкости или реализации многоканального переключения. В основном он используется в системах смешивания, отвода или байпаса, а также широко применяется в системах отопления, вентиляции и кондиционирования воздуха, пищевой промышленности и коммутации трубопроводов. Гибкая работа, разнообразная конструкция, может сочетаться с шаровыми кранами, пробковыми кранами и другими формами конструкции.

В чем разница между ручными шаровыми кранами и ручными задвижками по конструкции и способу уплотнения?

Ручные шаровые краны и ручные задвижки — два распространенных вида запорной арматуры трубопроводов, широко используемых в промышленных системах, таких как нефтяная, химическая, металлургическая, электроэнергетическая и строительная. Хотя оба они с точки зрения функций выполняют функции открытия и закрытия жидкостей, а также перекрытия каналов, существуют существенные различия в их структурной конструкции, принципе герметизации, эксплуатационных характеристиках и применимых сценариях.
Различия в конструкции конструкции
Конструктивный сердечник ручного шарового клапана представляет собой полую сферу, которая управляет включением и выключением среды путем вращения сферы. Сфера обычно представляет собой сплошной металлический шар с отверстием, который аксиально соединен со штоком клапана. Шаровой кран обычно имеет конструкцию на четверть оборота, и для переключения из полностью открытого положения в полностью закрытое ему достаточно повернуться всего на 90°. Конструкция корпуса клапана в основном состоит из двух или трех частей, что удобно для обслуживания и замены внутренних деталей. Поверхность сферы точно обработана и взаимодействует с уплотнительным седлом, образуя уплотнительную пару. Общая конструкция компактна и легка, что позволяет легко устанавливать ее в местах с ограниченным пространством.
Основными конструктивными элементами ручного задвижки являются клиновидные или параллельные затворы, которые открываются и закрываются путем вертикального подъема затвора вверх и вниз. Затвор поднимается и опускается по спиральному движению штока клапана, обычно многовитковой конструкции, а процесс открытия и закрытия происходит относительно медленно. Корпус задвижки, как правило, представляет собой цельную отливку с глубокой внутренней полостью и большими конструктивными размерами. Поскольку для полного открытия затвор необходимо полностью поднять в верхнюю часть полости клапана, ручной затвор предъявляет более высокие требования к пространству и рабочему крутящему моменту, чем шаровой кран.
Разница в способе герметизации
Ручной шаровой кран имеет конструкцию торцевого уплотнения. Уплотнительная пара образована контактом поверхности шара с уплотнительным седлом, которое обычно изготавливается из политетрафторэтилена (ПТФЭ), армированного полимера, металла или композитного материала. Шарик всегда остается в контакте с уплотнительной поверхностью во время вращения, а эффективное уплотнение достигается за счет конструкции плавающего шарика или фиксированного шарика. Шаровой кран обладает превосходными уплотнительными характеристиками и чрезвычайно низкой скоростью утечки, что особенно подходит для условий работы с высокими требованиями к нулевой утечке. Некоторые шаровые краны высокого класса также имеют двустороннее уплотнение, огнестойкую и антистатическую конструкцию для повышения безопасности системы.
Ручной задвижной клапан имеет конструкцию с проволочным уплотнением. Уплотнительная пара образована краями по обе стороны затвора и уплотнительной поверхностью седла клапана. Уплотнительная поверхность в основном изготовлена из металлических материалов, таких как легированная сталь, твердый сплав и стеллит. Уплотнение зависит от взаимодействия среднего давления и силы затяжки клина затвора, а эффект уплотнения не так хорош, как у шарового клапана в условиях низкого давления. Из-за сильного трения между затвором и седлом клапана в процессе открытия и закрытия он легко изнашивается, а требования к точности обработки и сборки высоки. В некоторых задвижках для улучшения герметизации используются эластичные затворы или самоуплотняющиеся конструкции под давлением, но их общие уплотнительные характеристики все еще немного уступают характеристикам шаровых кранов.
Различия в эффективности открытия и закрытия
Ручной шаровой кран быстро открывается и закрывается, имеет низкий крутящий момент и прост в эксплуатации. Угол его поворота составляет всего 90°, что подходит для систем, которые часто эксплуатируются или требуют быстрого отсечения среды. В процессе открытия и закрытия трение отсутствует, а действие стабильно, что особенно подходит для случаев, требующих аварийного отключения.
Ручная задвижка открывается и закрывается медленно, а маховик необходимо повернуть несколько раз, чтобы завершить всю операцию. Из-за длительного движения затвора вверх и вниз в сочетании с механической потерей механизма передачи резьбы штока клапана процесс эксплуатации является трудоемким и длительным. Он не подходит для частого открытия и закрытия, но обладает надежными долгосрочными герметизирующими свойствами в трубопроводных системах большого диаметра и низкой частоты.
Различия в сфере применения
Ручной шаровой кран подходит для трубопроводных систем, требующих быстрого открытия и закрытия, хорошей герметизации и низкого сопротивления потоку. Он особенно подходит для отраслей со строгим контролем утечек, таких как природный газ, нефтепереработка, тонкая химия, фармацевтика и очистка воды. Он имеет компактную конструкцию и гибкую установку, подходит для оборудования или ответвлений трубопроводов с ограниченным пространством.
Ручные задвижки подходят для магистральных трубопроводов с большим диаметром, низкой частотой работы и небольшими перепадами давления. Они широко используются в качестве главных клапанов водопроводных станций, систем отопления, электроснабжения, металлургии и других систем, а также особенно подходят для использования в качестве запорных устройств. Его сопротивление потоку чрезвычайно низкое, а в полностью открытом состоянии перепад давления практически отсутствует, что более благоприятно для систем передачи на большие расстояния.
Пропускная способность и потеря давления
Канал внутри шара ручного шарового крана часто проектируется с полным отверстием. Среда практически не имеет сопротивления потоку при прохождении через клапан, и явного перепада давления не возникает. Он мало влияет на эффективность системы и подходит для технологических потоков, требующих эффективной передачи.
Ручные задвижки также имеют небольшое сопротивление потоку в полностью открытом состоянии, но подвержены турбулентности и вибрации при частичном или неполном открытии. По сравнению с шаровыми кранами их локальная структура с большей вероятностью вызовет среднюю эрозию, что, в свою очередь, влияет на срок службы уплотнительной поверхности.

Как выбрать ручные клапаны для пищевой или фармацевтической промышленности

В пищевой и фармацевтической промышленности ручные клапаны не только выполняют основные функции открытия, закрытия, регулирования и резки, но также связаны с безопасностью продукции, чистотой и соблюдением требований производства. Поскольку эти отрасли предъявляют чрезвычайно высокие требования к гигиене, материалам и возможностям по борьбе с загрязнением, выбор должен строго соответствовать соответствующим отраслевым стандартам и полностью учитывать такие факторы, как характеристики среды, технологический процесс, методы очистки и дезинфекции, а также материалы конструкции клапанов.
Конструктивное проектирование, соответствующее гигиеническим стандартам
Пищевая и фармацевтическая промышленность предъявляет чрезвычайно высокие требования к чистоте поверхностей оборудования. Ручные клапаны должны обладать такими характеристиками, как отсутствие мертвых углов, отсутствие удержания и простота очистки. При выборе клапанной продукции, соответствующей гигиеническим сертификатам, таким как EHEDG (Европейская группа гигиенического инженерного проектирования), 3-A (Стандарты Американской ассоциации молочной гигиены) и FDA (Американское управление по контролю за продуктами и лекарствами), следует отдавать приоритет. Полость клапана должна иметь полнопроходную конструкцию, чтобы обеспечить плавное течение среды без задержки; внутренняя поверхность должна быть электролитически отполирована, а шероховатость должна контролироваться в пределах Ra ≤ 0,4 мкм, чтобы избежать бактериальной адгезии.
Выбор материалов корпуса клапана и уплотнительных материалов
Выбор материала напрямую влияет на коррозионную стойкость, термостойкость и биосовместимость клапана. Пищевая и фармацевтическая промышленность рекомендуют использовать нержавеющую сталь 316L в качестве основного материала для корпуса клапана из-за ее превосходной коррозионной стойкости и свариваемости, а также ее способности выдерживать кислотные, щелочные и высокотемпературные паровые среды, обычно используемые в системах CIP (очистка на месте) и SIP (стерилизация на месте). Уплотнения должны быть изготовлены из сертифицированного FDA пищевого политетрафторэтилена (ПТФЭ), EPDM (этиленпропилендиенового мономерного каучука) или FKM (фторкаучука) и других материалов с хорошей химической стойкостью и термостойкостью, чтобы гарантировать отсутствие загрязнения среды.
Простая очистка и стерилизация CIP/SIP
Во время производства продуктов питания и лекарств систему трубопроводов необходимо регулярно очищать на месте (CIP) и стерилизовать паром на месте (SIP). Конструкция клапана должна быть совместима с этим типом очистки. При выборе учитывайте, имеет ли полость клапана функцию автоматического опорожнения, может ли она обеспечить очистку без остатков, имеет ли уплотнение устойчивость к высоким температурам (≥150°C) и поддерживает ли клапан время цикла стерилизации (обычно требуется более 30 минут). Конструкции трехходовых клапанов, мембранных клапанов и асептических пробоотборных клапанов оптимизированы и более подходят для таких процессов.
Предпочтительные типы санитарных клапанов, такие как мембранные клапаны и дроссельные клапаны
Мембранные клапаны широко используются в местах с высокими требованиями к чистоте, поскольку их среда контактирует только с внутренней полостью корпуса клапана и материалом диафрагмы. Его конструкция проста, и в полости клапана нет удерживающей области, что особенно подходит для транспортировки высоковязких твердых частиц или коррозионных сред. Заслонки-бабочки обладают такими характеристиками, как компактная конструкция, малый вес, быстрое открытие и закрытие. Их часто используют в условиях низкого или высокого давления, особенно для наполнения, фильтрации и транспортировки. Санитарные дроссельные клапаны обычно оснащены быстроразъемными зажимными соединениями, которые легко разбираются, очищаются и обслуживаются на месте, а также соответствуют спецификациям GMP.
Метод подключения должен соответствовать санитарным требованиям
Способ соединения ручных клапанов напрямую связан с санитарно-герметизирующими характеристиками. Предпочтительными должны быть такие методы санитарного соединения, как зажимное, сварное или фланцевое. Соединение зажимного типа можно быстро разобрать и собрать, оно подходит для оборудования, которое часто очищается; соединение сварочного типа имеет хорошую структурную прочность и герметичность, подходит для случаев постоянной сборки; соединение фланцевого типа в основном используется в крупных системах, но необходимо выбрать конструкцию санитарного фланцевого уплотнения. Независимо от метода, уплотнительная поверхность должна сохранять точность обработки и качество поверхности, чтобы избежать роста микроорганизмов.
Противосмешивание и контроль партии
Многосортовые и мелкосерийные производственные процессы в пищевой и фармацевтической промышленности требуют более высокой надежности переключения и герметизации клапанов. Для предотвращения перекрестного загрязнения между партиями следует выбирать такие конструкции, как двухседельные клапаны или клапаны, препятствующие смешиванию. Клапан должен иметь функцию позиционирования металлического предела для предотвращения образования остатков или смешивания из-за неправильной эксплуатации; в то же время он должен поддерживать регистрацию параметров процесса для соответствия требованиям прослеживаемости GMP.
Соответствие требованиям GMP и валидации
В соответствии с требованиями Надлежащей производственной практики (GMP) для фармацевтического производства оборудование должно обладать хорошей проверяемостью и согласованностью. Выбранный ручной клапан должен иметь документы по проверке, включая сертификацию материала, отчет об испытаниях уплотнительного материала, отчет об испытаниях под давлением, сертификацию шероховатости поверхности, чертежи установки и т. д. В то же время производитель должен предоставить поддержку документов IQ (подтверждение установки)/OQ (подтверждение эксплуатации)/PQ (подтверждение производительности) для соответствия проверке системы менеджмента качества.
Оценка коррозионной стойкости и срока службы
Обычные среды в пищевой промышленности, такие как молочные продукты, соки, соевый соус и спирт, обладают определенной кислотностью и щелочностью; в фармацевтической промышленности такие средства, как этанол, перекись водорода и кислотные дезинфицирующие средства, обладают высокой коррозионной активностью. Конструкция клапана должна выдерживать длительную эрозию чистящими средствами и химическими реагентами, обеспечивая при этом срок службы. Это рек
